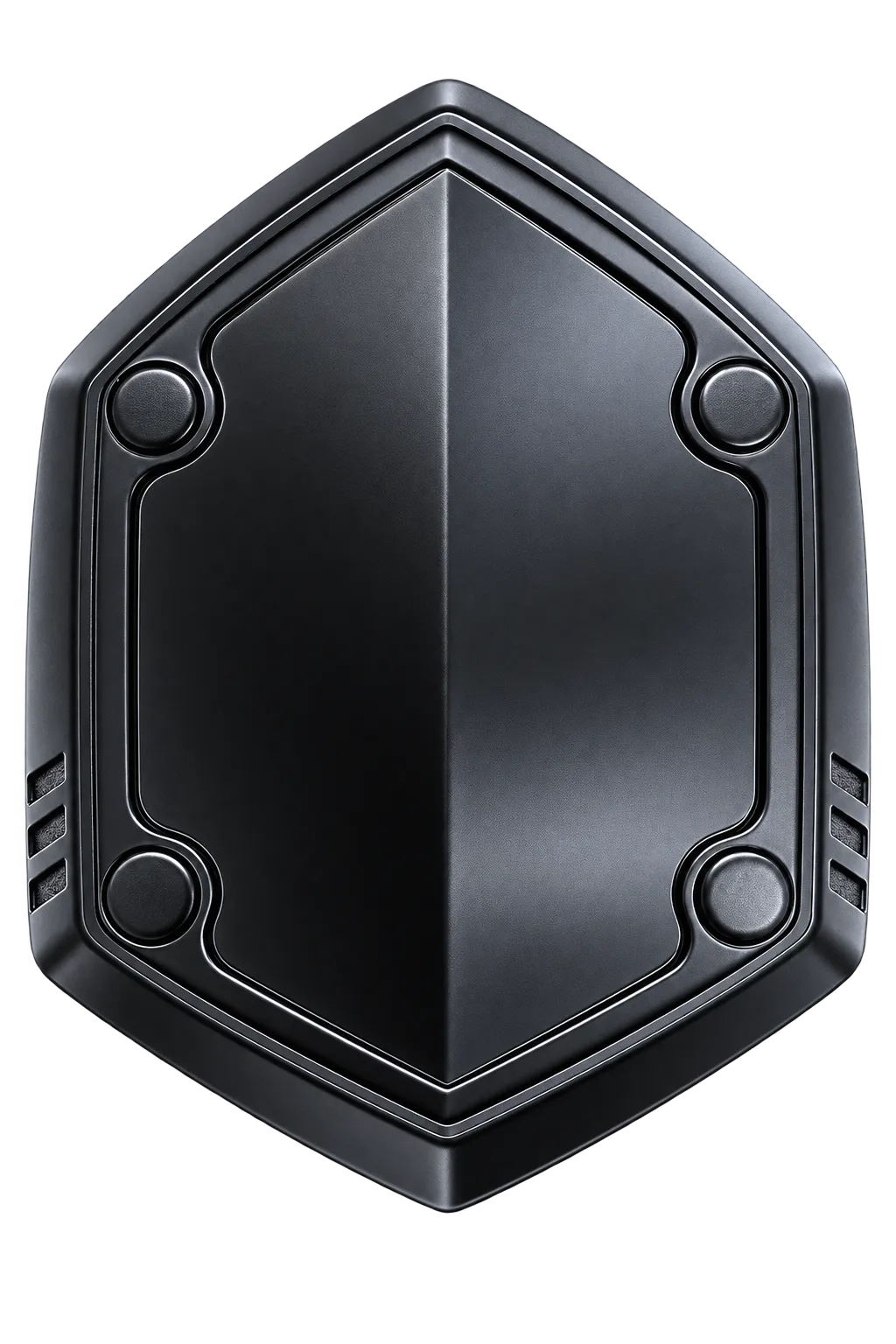

UHF Sensor
具備全向性、高增益與寬頻響應特性，工作頻率範圍 300 MHz–3000 MHz。基座法蘭與變壓器絕緣油接觸之介質檢測視窗採用強化尼龍 PA66，並設計雙重油封環與可拆卸式天線結構，已通過台電綜研所特性試驗。
UHF SENSOR 產品特點
- 01
全向性、高增益與寬頻響應設計
UHF Sensor（Ultra High Frequency Sensor，超高頻感測器）具備全向性、高增益及高頻寬響應特性，可有效接收高壓設備發生局部放電（Partial Discharge, PD）時所產生的超高頻電磁波訊號，提升局部放電偵測靈敏度與訊號辨識能力。
- 02
300 MHz–3000 MHz 超高頻工作範圍
本產品工作頻率範圍為 300 MHz–3000 MHz，符合局部放電所產生之超高頻電磁波訊號範圍，可更完整擷取 PD 訊號特徵，適用於變壓器、GIS 氣體絕緣開關設備及高壓電力設備之局部放電監測。
- 03
高抗干擾能力，提升局部放電檢測靈敏度
UHF Sensor 具備全向性接收與高增益特性，可有效降低現場環境雜訊干擾，提高 Partial Discharge Detection 的準確度。適合應用於複雜電磁環境下的高壓設備監測、在線局部放電監測與設備絕緣狀態診斷。
- 04
強化尼龍 PA66 檢測視窗，耐高壓、耐高溫、抗油性
基座法蘭與變壓器絕緣油接觸之介質檢測視窗，採用強化尼龍塑料 PA66 製成圓筒形結構，具備耐高壓力、耐拉伸強度、耐高溫、抗油性與高機械強度，可滿足長期在線監測與高可靠度運行需求。
- 05
雙重油封環設計，具雙向逆止防滲漏能力
UHF Sensor 採用雙重油封環密封結構，具備雙向逆止與防滲漏能力，可有效提升變壓器局部放電監測系統的安全性與穩定性，降低絕緣油外洩與設備維護風險。
- 06
可拆卸式天線結構，維護更安全便利
天線採用可拆卸式結構設計，當需要維護或更換感測器時，變壓器無需停電、無需洩油，只需拆卸感測器固定螺絲即可進行維護作業，大幅降低停機成本並提升現場維護效率。
- 07
通過台電綜研所特性試驗
本產品已通過台電綜合研究所特性試驗，包含靈敏度與 VSWR 測試，具備穩定的超高頻局部放電訊號接收能力，適合應用於高壓電力設備在線監測與預知維護系統。
適用設備與應用場域
- 01 油浸式變壓器（Oil-immersed Transformer）
- 02 高壓變電設備
- 03 電力變壓器在線監測
- 04 高壓設備局部放電診斷
